产品概述
ZJHM套筒气动调节阀，是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。是符合IEC标准的新一代通用调节阀产品。
上申泵阀——ZJHM套筒气动调节阀|进口ZJHM套筒气动调节阀|ZJHM套筒气动调节阀价格|ZJHM套筒气动调节阀型号|ZJHM套筒气动调节阀原理
联系我们 联系人：林先生
电话：021-56092275
传真：021-56092287
ZJHM套筒气动调节阀
结构特点
1．气动套筒调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．气动套筒调节阀按作用模式可分；正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》
反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》
3．气动套筒调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。
4．直通低流阻套筒阀阀芯采用了压力平衡式阀芯，（双密封面或单密封面）结构，阀芯为圆柱型，经过精密加工开出一定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小、操作稳定、性能好，是一种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低、空化闪蒸作用小、使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5．通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比（对数）性、直线性。

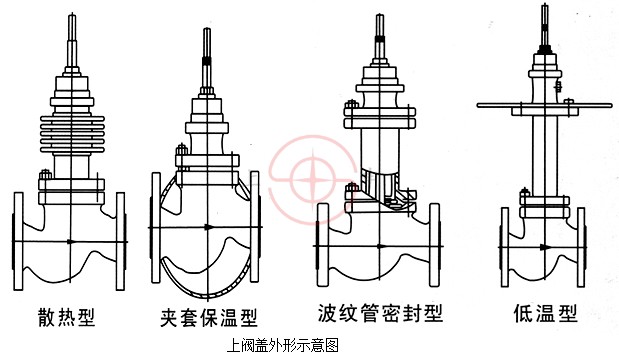

本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型、高温型和低温型。
气动执行器
ZHA/B型多弹簧气动薄膜执行机构由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂，采用特殊的压制工艺，使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性，有利于不同弹簧范围的组配。可调零功能则提高了线性精度。表面处理采用环氧静电粉未喷涂，具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小，重量轻等优点。以压缩空气为能源动力，
接受电-气阀门定位器输入的气源压力信号，此压力作用在膜室膜片上产生推力压缩弹簧组件，并使推杆位移，当推杆与弹簧组被压缩后产生的反力相平衡时，阀杆就稳定在相应行程上。依照力平衡原理，行程大小与压力信号输入大小成一定的比例关系，从而达到阀门阀芯准确定位。
执行机构主要技术参数
型号 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行 程mm |
10、16 |
25 |
40 |
60 |
100 |
|
弹簧范围Kpa |
20～100(标准):40～200;80～240; 20～60; 60～100 |
||||
|
操作方式 |
普通型、带手动手轮操作型（侧装式、顶装式） |
||||
电-气阀门定位器
电气阀门定位器是工业自动化中气动执行器的主要配套仪表，可用来提高阀门位置的线性度、克服阀杆的磨擦力和消除调节阀不平衡力的影响等，从而保证阀门位置按调节仪表传来的0~10mA DC或4-20mA的电流信号成比例关系，实现正确定位。（有多种型号规格可选配）

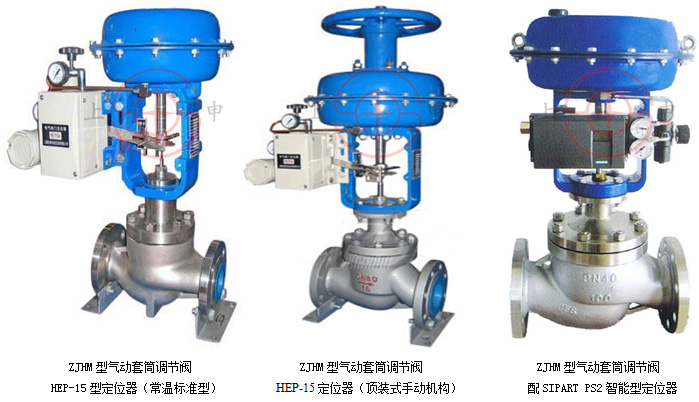

本公司电-气阀门定位器配用型（HEP-15隔爆型，HEP-17本安型）。也可按不同需求配用（ZPD2000系列、EP3000系列、EP4000系列、YT1000系列、YT2000系列、SIPART PS2西门子系列及智能定位器系列产品）
性能指标
项目 |
指标值 |
项目 |
指标值 |
||||
|
基本误差% |
不带定位器 |
±5.0 |
始 |
气关 |
不带定位器 |
始点 |
±5.0 |
|
带定位器 |
±1.0 |
终点 |
±2.5 |
||||
|
回差% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
|
终点 |
±1.0 |
||||||
|
带定位器 |
≤1.0 |
气开 |
不带定位器 |
始点 |
±2.5 |
||
|
终点 |
±5.0 |
||||||
|
死区% |
不带定位器 |
≤3.0 |
带定位器 |
始点 |
±1.0 |
||
|
终点 |
±1.0 |
||||||
|
带定位器 |
≤0.4 |
允许泄漏量L/h |
1×10-3×阀额定容量 |
||||
|
额定行程偏差% |
±2.5 |
||||||
允许压差 Mpa
开关 方式 |
执行 |
弹簧 |
气源 |
需 |
公称通径（阀座直径）mm |
|||||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
气关 |
ZHA-22 |
20～100 |
0.14 |
- |
3.00 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20～100 |
0.14 |
- |
|
2.25 |
1.95 |
|
|
|
|
|
|
|
|
|
ZHA-34 |
20～100 |
0.14 |
- |
|
|
|
2.36 |
2.04 |
1.67 |
|
|
|
|
|
|
ZHA-45 |
20～100 |
0.14 |
- |
|
|
|
|
|
|
1.41 |
1.14 |
|
|
|
|
气开 |
ZHA-22 |
20～100 |
0.14 |
- |
|
1.5 |
|
|
|
|
|
|
|
|
|
ZHA-23 |
20～100 |
0.14 |
- |
|
|
1.13 |
0.98 |
|
|
|
|
|
|
|
|
ZHA-34 |
20～100 |
0.14 |
- |
|
|
|
1.18 |
1.02 |
0.84 |
|
|
|
|
|
|
ZHA-45 |
20～100 |
0.14 |
- |
|
|
|
|
|
|
0.71 |
0.57 |
|
|
|
注：
1、P-阀门定位器;R-压力继动器；
2、允许压差为阀关闭P2=0状态下,P的最大值；
3、如果允许压差不清楚或最大工作压差超出列表范围请与我们联系。
流量特性示图
主要零件材料及适用温度、介质
| 材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（304） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯 、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
上下膜盖 |
A3钢板冲压 |
|||
|
波纺膜片 |
丁晴橡胶夹增强涤沦织物 |
|||
|
弹簧 |
60Si2Mn |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
轴套 |
聚氨酯（用于反作用） |
|||
|
适用 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+550℃ |
-40～+550℃ |
|
|
低温型 |
|
-40～-60℃、 -60～-100℃ |
||
主要技术参数
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
执行器型号 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
|
薄膜有效面积Ae（cm2） |
350 |
350 |
350 |
560 |
900 |
1600 |
||||||||
|
气源压力Ps(MPa) |
0.14～0.4 |
|||||||||||||
|
信号范围Pr(KPa) |
20～100、40～200、80～240 段幅：20～60、60～100 |
|||||||||||||
|
电信号 |
4～20mA DC或0～10mA DC |
|||||||||||||
|
作用模式 |
气开式（K）型、气关式（B）型 |
|||||||||||||
|
流量特性 |
直线、等百分比、快开性 |
|||||||||||||
|
允许泄漏量（L/h） |
硬密封：1×10-3×阀额定容量 |
|||||||||||||
|
固有可调比R |
50:1 |
|||||||||||||
|
气源接头 |
M16×1.5 |
|||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||
产品应用规范
设计制造：GB/T4213 、IEC60534
法兰尺寸：JB/T79-94 、HG20592、ANSI B16.5、JIS B2212~2214
结构长度：GB/T12221、ANSI B16.10、JIS B2002

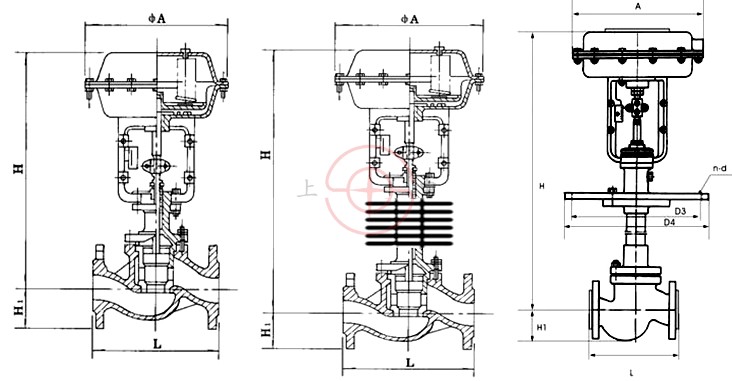

外形尺寸
|
公通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
180 |
185 |
205 |
220 |
254 |
275 |
300 |
350 |
410 |
451 |
600 |
670 |
735 |
|
|
PN4.0MPa |
195 |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 |
||
|
PN6.4MPa |
205 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
630 |
700 |
765 |
||
|
H1(mm) |
PN1.6MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
|
H1(mm) |
PN4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
H1(mm) |
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H(mm)≈ |
常温型 |
398 |
410 |
454 |
457 |
460 |
610 |
622 |
640 |
846 |
870 |
890 |
1203 |
1234 |
|
|
高温型 |
548 |
560 |
604 |
520 |
627 |
790 |
807 |
850 |
1096 |
1130 |
1150 |
1523 |
1554 |
||
|
低温型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
|
||||||||
|
H≈ |
926 |
935 |
974 |
1082 |
1090 |
1240 |
1252 |
1275 |
1596 |
1620 |
1640 |
|
|
||
|
ΦA(mm) |
285 |
360 |
470 |
620 |
|||||||||||
