产品概要

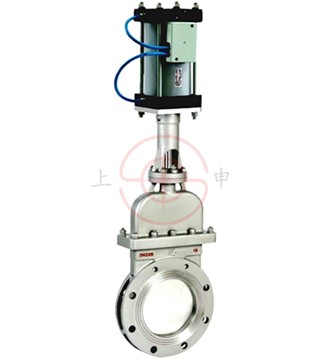

气动闸阀是启闭件（闸板）由阀杆带动，沿阀座密封面作升降运动的阀门。配用活塞式气动执行器，以压缩空气作动力，利用闸板的上下工作来接通(全开)和截断(全关)管道中的流体介质，实现对流体介质二位切断控制。
产品特点
气动闸阀流体阻力小，密封面受介质的冲刷和侵蚀小(闸板开启高度高)，开启较有力，密封性能好，介质流向不受限制，不扰流，不降压力， 形体简单，制造工艺性好，适用范围广。

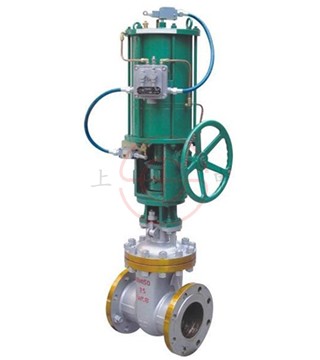

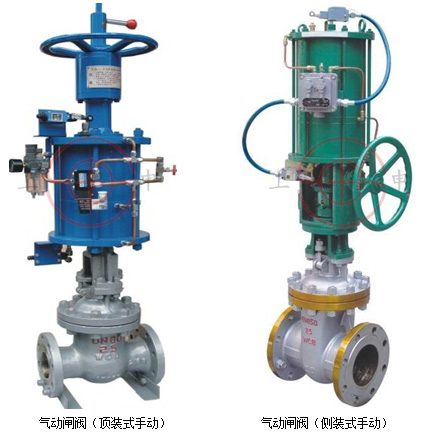

Z641型气动带手动楔式闸阀是具有气动执行机构（双层气缸，并带有缓冲机构）和手动及其保护机构（手动和可自锁的气动-手动转换装置）的低支架明杆闸阀。该阀门由于采用双层气缸结构，其与单气缸式气动闸阀相比，提升力增大了一倍。这就从根本上解决了单气缸气动闸阀的某些阀体内楔死而打不开的弊病。而且，由于该阀具备缓冲机构，能有效地减速轻了关闭阀门时，由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，同时，也能避免闸板卡死的现象。
由于其技术先进，性能可靠，操作切换和维修方便，已被石油、化工、冶金、电力、海运等部门作为输送气体、液体介质的管道开闭装置而广泛使用。
执行标准
设计与制造 |
结构长度 |
法兰尺寸 |
压力-温度 |
试验-检验 |
|
GB12234 |
GB/T12221 |
GB/T9113 、JB/T79 |
GB/T9131 |
GB/T13927 JB/T9092 |
压力试验
公称压力Mpa |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
强度试验Mpa |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封试验Mpa |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
18.0 |
|
上密封试验Mpa |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
气密封试验Mpa |
0.4-0.7 |
|||||
主要零件材料及性能
体盖板 |
阀 杆 |
密封面 |
垫 片 |
填 料 |
工作温度℃ |
适用介质 |
|
WCB |
2Cr13 |
13Cr |
增强柔性石墨 |
柔性石墨 |
≤425 |
水、蒸汽、油品 |
|
WC1 |
38CrMoA1 |
≤450 |
||||
|
WC6 |
≤540 |
|||||
|
WC9 |
≤570 |
|||||
|
ZGCr5Mo |
≤540 |
|||||
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
≤200 |
硝酸、碱类 |
|||
|
ZG1Cr18Ni12Mo2Ti |
1C18Ni12Mo2Ti |
≤200 |
醋酸类 |
主要外形连接尺寸
PN1.6MPa |
DN |
L |
D |
D1 |
D2 |
C |
n-Φd |
H1 |
D0 |
|
凸面法兰RF
Z640H-16 C/P/R |
40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
595 |
365 |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-Φ18 |
653 |
365 |
|
|
65 |
265 |
180 |
145 |
120 |
18 |
4-Φ18 |
665 |
365 |
|
|
80 |
280 |
195 |
160 |
135 |
20 |
8-Φ18 |
725 |
365 |
|
|
100 |
300 |
215 |
180 |
155 |
20 |
8-Φ18 |
787 |
365 |
|
|
125 |
325 |
245 |
210 |
185 |
22 |
8-Φ18 |
934 |
365 |
|
|
150 |
350 |
280 |
240 |
210 |
24 |
8-Φ23 |
955 |
365 |
|
|
200 |
400 |
335 |
295 |
265 |
26 |
12-Φ23 |
1105 |
365 |
|
|
250 |
450 |
405 |
335 |
320 |
30 |
12-Φ25 |
1343 |
470 |
|
|
300 |
500 |
460 |
410 |
375 |
30 |
12-Φ25 |
1516 |
470 |
|
|
350 |
550 |
520 |
470 |
435 |
34 |
16-Φ25 |
1678 |
470 |
|
|
400 |
600 |
580 |
525 |
485 |
36 |
16-Φ30 |
1849 |
550 |
|
|
450 |
650 |
640 |
585 |
545 |
40 |
20-Φ30 |
1937 |
550 |
|
|
500 |
700 |
705 |
650 |
608 |
44 |
20-Φ34 |
2234 |
550 |
|
PN2.5MPa |
DN |
L |
D |
D1 |
D2 |
C |
n-Φd |
H1 |
D0 |
|
凸面法兰RF |
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
595 |
365 |
|
50 |
250 |
160 |
125 |
100 |
20 |
4-Φ18 |
653 |
365 |
|
|
65 |
265 |
180 |
145 |
120 |
22 |
8-Φ18 |
665 |
365 |
|
|
80 |
280 |
195 |
160 |
135 |
22 |
8-Φ18 |
725 |
365 |
|
|
100 |
300 |
230 |
190 |
160 |
24 |
8-Φ23 |
787 |
365 |
|
|
125 |
325 |
270 |
220 |
188 |
28 |
8-Φ25 |
902 |
365 |
|
|
150 |
350 |
300 |
250 |
218 |
30 |
8-Φ25 |
955 |
365 |
|
|
200 |
400 |
360 |
310 |
278 |
34 |
12-Φ25 |
1105 |
470 |
|
|
250 |
450 |
425 |
370 |
332 |
36 |
12-Φ30 |
1343 |
470 |
|
|
300 |
500 |
485 |
430 |
390 |
40 |
16-Φ30 |
1516 |
470 |
|
|
350 |
550 |
550 |
490 |
448 |
44 |
16-Φ34 |
1678 |
550 |
|
|
400 |
600 |
610 |
550 |
505 |
48 |
16-Φ34 |
1849 |
550 |
|
|
450 |
650 |
660 |
600 |
555 |
50 |
20-Φ34 |
1937 |
550 |
|
|
500 |
700 |
730 |
660 |
640 |
52 |
20-Φ41 |
2234 |
320 |
|
PN4.0MPa |
DN |
L |
D |
D1 |
D2 |
D6 |
C |
n-Φd |
H1 |
D0 |
|
凹凸法兰MFM |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
630 |
365 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
691 |
365 |
|
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
711 |
365 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
775 |
365 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
871 |
365 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
948 |
365 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
1028 |
470 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
1325 |
470 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
12-Φ34 |
1400 |
470 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
16-Φ34 |
1653 |
550 |
