产品概述
PZ673H、PZ673X、PZ673F系列气动刀型、浆液、插板阀是生产过程中自动化控制阀门的品种之一。由直行程活塞式气动执行器和刀型阀结构组成，通过配用电磁阀可完成二位切断控制，配用电气阀门定位器也可完成调节控制。用户可根据实际需要选配。主体采用铸钢、不锈钢等材料。特别适合造纸行业、化工、煤炭、污水、制糖等行业在管路上作调节或截断流体控制。
上申泵阀——气动刀型闸阀|进口气动刀型闸阀|气动刀型闸阀价格|气动刀型闸阀型号|气动刀型闸阀原理
联系我们 联系人：林先生
电话：021-56092275
传真：021-56092287

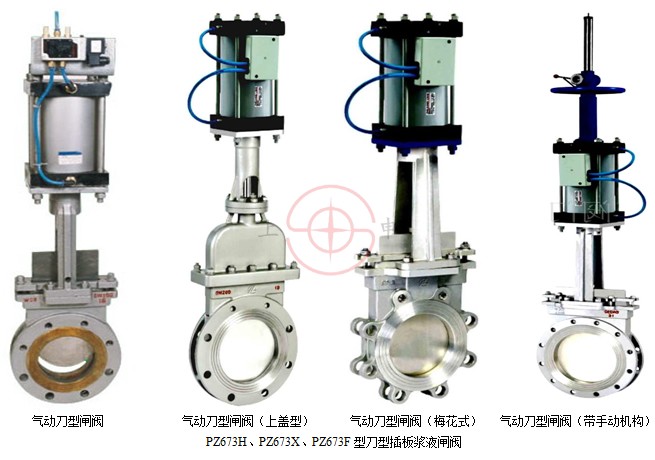

气动刀型闸阀
产品特点
1．刀形、浆液闸阀有暗杆和明杆两种；有单面密封结构和双面密封结构，全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，密封圈采用平面浮动式，球弧浮动式金属密封结构，闸板与金属阀座之间是无间隙启闭，对松软物料如纤维、纸浆、木浆具有很大的剪切力及自洁功能，同时具有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。
2．阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、易于安装、耐磨损、不沾渣防堵措施完善、便于维修、使用寿命长。

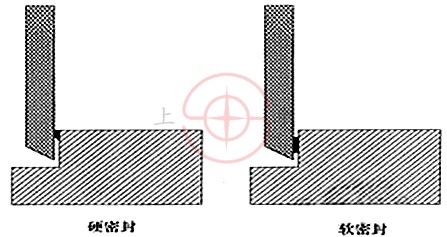

3. 刀形、浆液闸阀内部可制成V形、三角形、U形通道。V型闸板可作为调节控制使用，连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、增强聚四氟乙烯软密封。
4．采用活塞式气动执行器，以压缩空气为动力，接受电-气阀门定位器或电磁阀输入的气源压力信号，将此压力作用在活塞上产生推力，并使推杆位移，实现直线运动。
5.适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。适用温度；软密封：（四氟乙烯≤150℃）、（聚胺脂≤80℃），硬密封：≤425℃。工作压力：0．6～1．6MPa，公称通径：DN40~DN900mm
主要零件材料
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
支架 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
|
压盖 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
|
阀板 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
聚胺脂、硬质合金钢、增强聚四氟乙烯 、对位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
执行器主要技术性能
气缸内径（mm） |
ф40 |
ф50 |
ф63 |
ф80 |
ф100 |
ф125 |
ф160 |
ф200 |
ф250 |
|
|
理论活塞作用力（n）以气压0.4MPa为准 |
推力 |
490 |
760 |
1215 |
1960 |
3077 |
4800 |
7869 |
12308 |
19227 |
|
拉力 |
410 |
680 |
1030 |
1770 |
2675 |
4400 |
7379 |
10035 |
18463 |
|
|
行程范围（mm） |
400 |
500 |
800 |
800 |
1500 |
1500 |
2000 |
2000 |
2500 |
|
|
工作介质 |
经净化含油雾压缩空气、氮气类 |
|||||||||
|
气源压力（Mpa） |
0.15-1.0 |
|||||||||
|
环境温度（℃） |
-10~+80 |
|||||||||
|
相对湿度 |
95 |
|||||||||
|
活塞运动速度（mm/g） |
50-500 |
|||||||||
|
耐久性（kM） |
600 |
|||||||||
|
可配附件 |
电磁阀、限位开关回信器、气源三联件、电-气阀门定位器 |
|||||||||

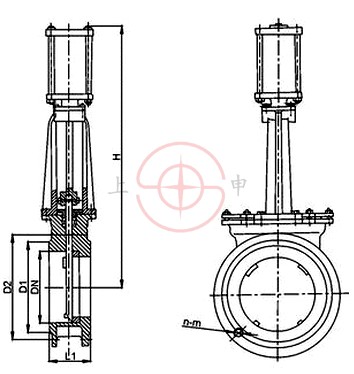

主要外型及连接尺寸
通径 |
PN0.6MPa |
PN1.0MPa |
PN1.6MPa |
||||||||||||
|
DN |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
L |
D1 |
D2 |
H |
n-M |
|
50 |
50 |
90 |
110 |
335 |
4-M12 |
50 |
100 |
125 |
335 |
4-M16 |
60 |
100 |
125 |
335 |
4-M16 |
|
65 |
50 |
110 |
130 |
363 |
4-M12 |
50 |
120 |
145 |
363 |
4-M16 |
60 |
120 |
145 |
363 |
4-M16 |
|
80 |
50 |
125 |
150 |
395 |
4-M16 |
50 |
135 |
160 |
395 |
4-M16 |
60 |
135 |
160 |
395 |
8-M16 |
|
100 |
55 |
145 |
170 |
465 |
4-M16 |
55 |
155 |
180 |
465 |
8-M16 |
60 |
155 |
180 |
480 |
8-M16 |
|
125 |
55 |
175 |
200 |
530 |
8-M16 |
55 |
185 |
210 |
530 |
8-M16 |
60 |
185 |
210 |
540 |
8-M16 |
|
150 |
60 |
200 |
225 |
630 |
8-M16 |
60 |
210 |
240 |
630 |
8-M20 |
70 |
210 |
240 |
645 |
8-M20 |
|
200 |
60 |
255 |
280 |
750 |
8-M16 |
60 |
265 |
295 |
750 |
8-M20 |
80 |
265 |
295 |
770 |
12-M20 |
|
250 |
80 |
310 |
335 |
900 |
12-M16 |
80 |
320 |
350 |
900 |
12-M20 |
86 |
320 |
355 |
920 |
12-M22 |
|
300 |
90 |
362 |
395 |
1120 |
12-M20 |
90 |
368 |
400 |
1120 |
12-M20 |
92 |
375 |
410 |
1150 |
12-M22 |
|
350 |
100 |
412 |
445 |
1260 |
12-M20 |
100 |
428 |
460 |
1260 |
16-M20 |
100 |
435 |
470 |
1300 |
16-M22 |
|
400 |
100 |
462 |
495 |
1450 |
16-M20 |
100 |
482 |
520 |
1450 |
16-M22 |
100 |
485 |
525 |
1500 |
16-M27 |
|
450 |
120 |
518 |
550 |
1600 |
16-M20 |
120 |
532 |
565 |
1600 |
20-M22 |
120 |
545 |
585 |
1650 |
20-M27 |
|
500 |
120 |
5968 |
600 |
1800 |
16-M20 |
120 |
585 |
620 |
1800 |
20-M22 |
130 |
608 |
650 |
1850 |
20-M30 |
|
600 |
120 |
670 |
705 |
2300 |
20-M22 |
120 |
685 |
725 |
2300 |
20-M27 |
130 |
718 |
770 |
2360 |
20-M36 |
