产品概述

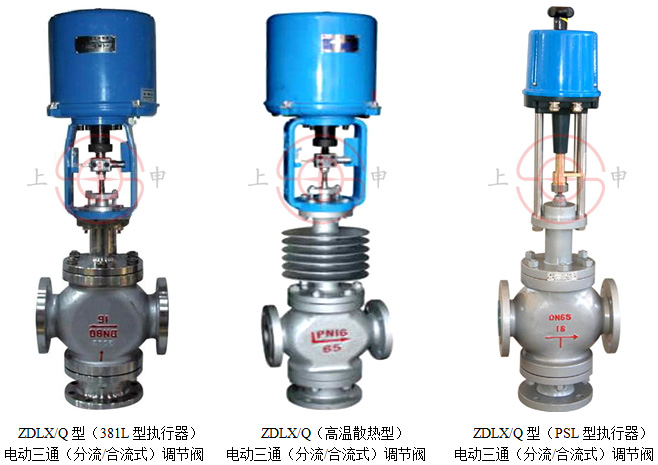

ZDLX、ZDLQ型三通电动调节阀（电子式三通电动调节阀），是由直行程电子式电动执行机构和采用圆筒型薄壁窗口形阀芯的三通合流（分流）阀组成。具有结构紧凑、重量轻、动作灵敏、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。适合于把一种流体通过三通阀分成二路流出或把两种流体经三通阀合并成一种流体的工况。
上申泵阀——电子式三通电动调节阀|进口电子式三通电动调节阀|电子式三通电动调节阀价格|电子式三通电动调节阀型号|电子式三通电动调节阀原理
联系我们 联系人：林先生
电话：021-56092275
传真：021-56092287
电子式三通电动调节阀
结构特点
1．电动三通调节阀是自动化控制系统中仪表的执行单元，以AC220V电源电压作动力，接受来自DCS、PLC系统或调节仪表、操作器等输入的（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。全电子式电动执行器，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单、调节精度高，以直行程输出的推力改变阀门开度位移，达到对流体介质的工艺参数精确调节控制
2．电动三通调节阀按作用模式可分；正作用：电闭式（当电信号增大时阀位向下位移），《B型》
反作用：电开式（当电信号增大时阀位向上位移），《K型》

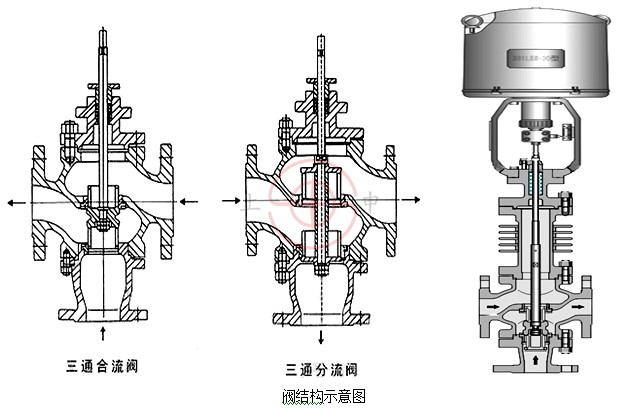

3．三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯，采用阀芯侧面导向与阀座内表面导向和上衬套导向，因此导向面积大，工作可靠。流体对阀芯作用方向都处于流开状态，故阀工作性能稳定。
4．三通调节阀有三通合流式调节阀（把两种流体经三通阀混合成一种流体）和三通分流式调节阀（把一种流体经三通阀分成两路流出）两种形式。当公称通径DN≤80mm和压差较小的场合时，分流阀可以采用同口径的合流阀代替。流量特性有直线性、抛物线性两种。
5．三通调节阀它可以代替二台同时使用的二通调节阀，起分流或合流作用及两相调节配比作用。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。产品压力等级有PN1.6 4.0 6.4MPa；公称通径DN25~300mm；适用流体温度有-40~+450℃；按温度高低配用不同阀盖可分常温型、高温型两种。

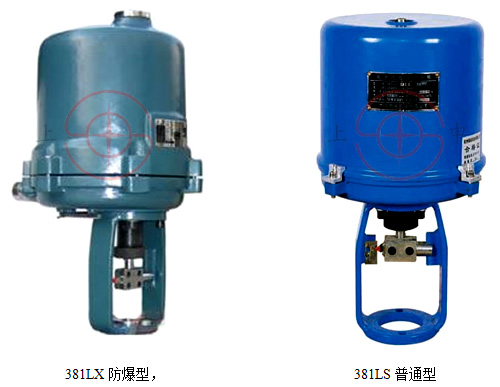

3810L(3610L)型电子式电动执行器
3810L(3610L)型系列直行程全电子式电动执行器，是以AC220单相交流电源作为驱动电源，直接接受来自DCS、PLC系统或调节仪表操作器的DC4～20mA、DC0～10mA或DC1～5V控制信号来运转的全电子式执行机构。电子式控制单元采用最先进的混合集成电路，被设计成匣子形状，包含完整的保护功能，可现场控制或远程控制，并用树脂浇铸密封。驱动电机采用AC可逆电机，反馈量检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性经济类型产品。该执行机构几乎具备了调节本身所需求的各种动作变换功能以及开度信号功能和手动功能等。
执行机构主要技术参数
| 型号 |
输出推力N |
速度mm/s |
最大行程（mm） |
型号 |
输出推力N |
速度mm/s |
最大行程（mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
|
(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄 |
(信号线用屏蔽线) 防护等级：IP65 带手轮 |
||||||
性能指标
| 项目 |
指标值 |
||
|
基本误差％ |
≤±1.0； |
||
|
回差％ |
≤±1.0； |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
30：1 |
||
|
额定行程偏差％ |
2.5 |
||

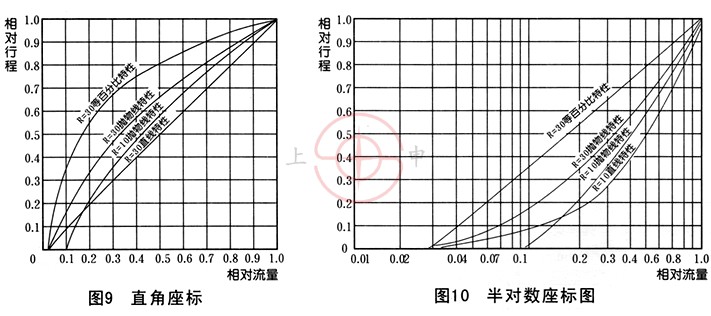

流量特性示图
主要零件材料及适用温度、介质
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni9Ti（304）或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti（316）或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯 （F4）、不锈钢垫片、金属石墨缠绕垫片 |
|||
|
推杆、衬套 |
2Cr13 |
|||
|
适用 |
适用介质 |
水、蒸汽、油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高温型 |
-30～+450℃ |
-40～+450℃ |
-40～+450℃ |
|
主要技术参数
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
|
额定行程L（mm） |
16 |
25 |
40 |
60 |
100 |
||||||||
|
执行器型号 |
3810L |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
|||||||
|
PSL |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
||||||||
|
电源电压 |
AC220V 50Hz |
||||||||||||
|
信号范围 |
4～20mA DC 0～10mA DC或1～5V DC 0～10V DC |
||||||||||||
|
作用模式 |
电开式（K）型、电关式（B）型 |
||||||||||||
|
故障状态时 |
全开、全关、自锁保位 |
||||||||||||
|
流量特性 |
直线性、抛物线性 |
||||||||||||
|
允许泄漏量（L/h） |
1×10-3×阀额定容量 |
||||||||||||
|
固有可调比R |
30:1 |
||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
||||||||||||
允许压差 MPa
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
允许压差MPa |
3.32 |
2.20 |
2.20 |
1.41 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.20 |
0.19 |
0.13 |

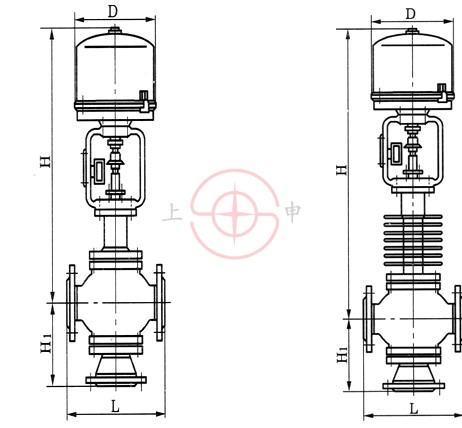

产品应用规范
设计制造：GB/T7387、IEC60534
法兰尺寸：JB/T79-94、HG20592、ASNI B16.5、JIS B2212-2214
|
公称 |
D |
L |
H≈ |
合流H1 |
分流H1 |
|||||||
|
PN MPa |
PN MPa |
PN MPa |
||||||||||
|
1.6 |
4.0 |
6.4 |
普通型 |
高温型 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
||
|
25 |
225 |
185 |
190 |
200 |
555/600 |
707/750 |
140 |
150 |
150 |
140 |
150 |
160 |
|
32 |
225 |
200 |
200 |
210 |
561/718 |
709/848 |
150 |
160 |
170 |
150 |
160 |
170 |
|
40 |
225 |
220 |
220 |
235 |
660/795 |
812/925 |
160 |
170 |
180 |
160 |
170 |
180 |
|
50 |
225 |
250 |
255 |
265 |
675/835 |
827/960 |
180 |
190 |
200 |
180 |
190 |
200 |
|
65 |
225 |
275 |
285 |
295 |
863/1067 |
1027/1214 |
200 |
210 |
220 |
200 |
210 |
220 |
|
80 |
225 |
300 |
310 |
320 |
868/1080 |
1032/1243 |
210 |
230 |
240 |
225 |
250 |
265 |
|
100 |
225 |
350 |
360 |
370 |
872/1094 |
1036/1257 |
220 |
250 |
260 |
245 |
275 |
285 |
|
125 |
310 |
410 |
430 |
440 |
905/1092 |
1120/1492 |
260 |
300 |
300 |
285 |
320 |
325 |
|
150 |
310 |
450 |
465 |
475 |
920/1321 |
1135/1520 |
280 |
320 |
320 |
305 |
340 |
345 |
|
200 |
310 |
550 |
560 |
570 |
950/1400 |
1165/1597 |
320 |
380 |
380 |
350 |
400 |
410 |
|
250 |
310 |
670 |
690 |
752 |
1203/1600 |
1440/1805 |
444 |
474 |
474 |
|
540 |
540 |
|
300 |
310 |
770 |
795 |
819 |
1265/1615 |
1502/1830 |
489 |
584 |
584 |
|
612 |
612 |
注：公称通径DN≤80mm的分流阀采用同口径的合流阀代替
