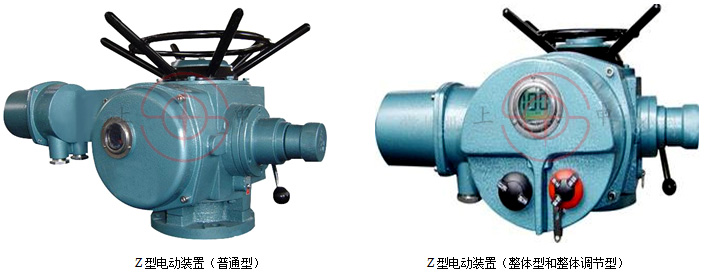

产品概述
多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
联系我们 联系人:林先生
电话:021-56092275
传真:021-56092287
产品概述
多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动装置按防护类型分:有户外型和隔爆型;
按控制方式分:有常规型、整体型和整体调节型;
按连接型式分:有转矩型、电站型和推力型。

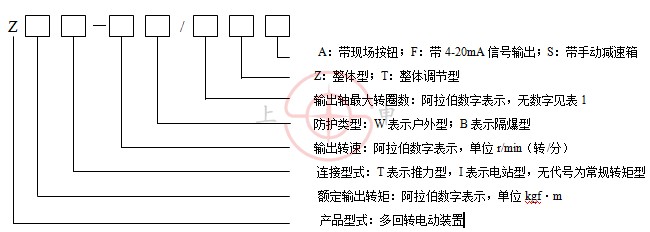

型号表示方法
型号示例:
1.Z30I-18W:多回转电动装置,输出转矩300N·m(30kgf·m),电站型接口,输出转速18r/min,最大转圈数60,常规户外型。
2.Z45T-24B/S:多回转电动装置,输出转矩450N·m(45kgf·m),推力型接口,输出转速24 r/min,最大转圈数120,隔爆型,带手动减速箱。
3.Z120-24W/240T:多回转电动装置,输出转矩1200N·m (120kgf·m),转矩型接口,输出转速24 r/min,最大转圈数240圈,整体调节型。
工作环境和主要技术参数
3.1 电源:常规,三相380V(50Hz)
特殊,三相660V、415V(50Hz 、60Hz);
单相220V、110V(50Hz 、60Hz)
3.2 工作环境:
3.2.1 环境温度:-20~+60℃ (特殊订货-40~+80℃)。
3.2.2 相对湿度:≤95%(25℃时)。
3.2.3防护类型:户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836.1)
3.2.4防护等级:IP55 (特殊订货IP65、IP67)。
3.3 工作制:短时10分钟 (特殊订货30分钟)。
3.4.1 型号规格和主要性能参数见表1
表1
型号规格 |
公称转矩(N·m) |
公称推力(KN) |
最大阀杆直径(mm) |
最大转圈数(圈) |
手动 |
输出转速(r/min) |
电机功率(KW) |
参考重量(Kg) |
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
Z45 |
450 |
150 |
48 |
120 |
1:1 |
24/36 |
1.1/1.5 |
110 |
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
Z90 |
900 |
200 |
60 |
120 |
1:1 |
24/36 |
2.2/3 |
139 |
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1:可按用户要求提供其它转速:12/18/24/30/36/42/48/60(r/min)
注2:当产品提供四层计数器时,最大转圈数为表1转圈数×10
3.4.2电机技术参数见表2
表2
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
电流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
外形及连接尺寸
型号 |
H |
H1 |
L1 |
L2 |
L3 |
F |
F1 |
F2 |
F3 |
F4 |
ΦD |
Z5 |
271 |
96 |
158 |
226 |
249 |
158 |
259 |
|
310 |
|
316 |
Z10~Z30 |
316 |
130 |
200 |
238 |
295 |
200 |
255 |
317 |
349 |
374 |
400 |
Z45/Z60 |
415 |
195 |
277 |
277 |
394 |
230 |
275 |
391 |
369 |
394 |
460 |
Z90/Z120 |
453 |
195 |
281 |
281 |
412 |
278 |
310 |
426 |
404 |
429 |
556 |
Z180/Z250 |
585 |
250 |
320 |
320 |
474 |
295 |
360 |
476 |
455 |
476 |
320 |
Z350/Z500 |
717 |
280 |
399 |
399 |
1076 |
433 |
417 |
442 |
417 |
542 |
565 |
注1:L1为户外型/隔爆型 L2为整体型/整体隔爆型
注2:F1为户外型 F2为隔爆型 F3为整体型
F4为整体隔爆型/整体调节隔爆型
5.整体型和整体调节型电气部分结构

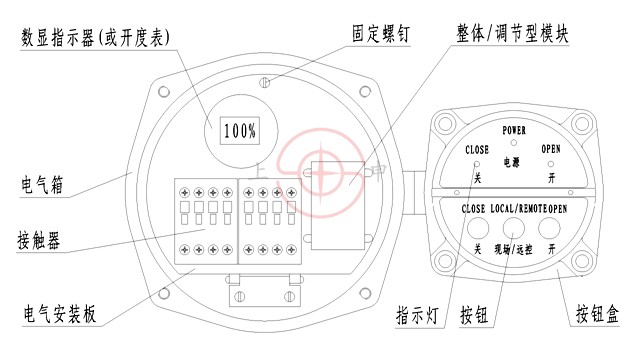

5.1整体型:控制系统与电动装置集合于一体称为整体型电动装置,其电气部分主要由整体型模块、按钮盒、开度表(或数显指示器)、接触器等组成,见图。电气元件安装在一块可翻转的板上,以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮,中间为现场/远控转换按钮,其左边为现场关阀按钮,右边为现场开阀按钮,盖上按钮盒盖为远方控制,远程为24VDC开关触点控制(24VDC已内供),打开盖子为现场操作。
5.2整体调节型:在整体型基础上引入调节系统即形成整体调节型电动装置,其电气部分由调节模块、按钮盒、开度表(或数显指示器)、接触器等组成。可接收和输出4~20mA标准信号。
