产品概述

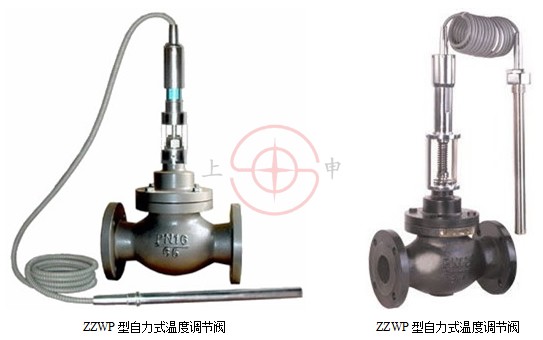

ZZWP型自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。

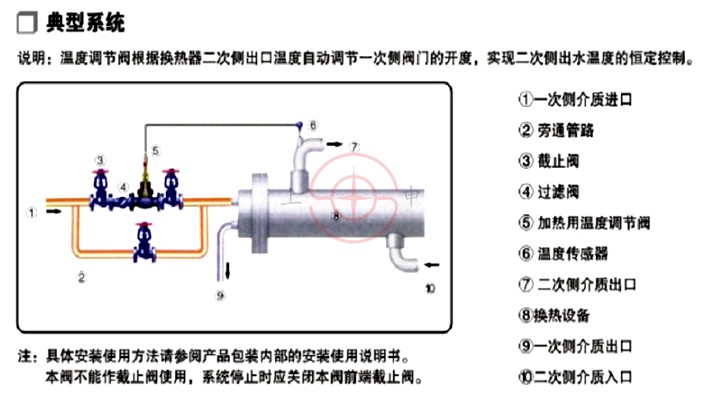

工作原理
ZZWP型自力式温度调节阀按作用形式可分；加热用温控型，冷却用温控型，合流（分流）温度调节型。是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。将温度传感器插入需要控制温度的介质中，当介质温度升高时，感受温液体膨胀，作用力克服了弹簧阻力，推动阀芯向下位移，阀门趋于关闭状态，从而减少热媒介质的流量；反之当介质温度低于设定温度时，感温液体收缩，复位弹簧推动阀芯开启状态，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质的温度值始终保持在设定温度允许的范围内。
产品特点
本阀无需电或压缩空气等外界能源，安全可靠。感温液体膨胀均匀，比例式调节控制，控制精度高，工作稳定，有效节约能源，平衡式阀体设计，使阀能在更大压差下工作，线性或等百比流量特性，温度设定操作简单方便，体积小、重量轻、安装方便。
主要零件材料
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
阀体、阀盖 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
阀芯、阀座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
波纹管套 |
1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|||
|
平衡波纹管 |
1Cr18Ni9Ti |
|||
|
温包 |
H62、1Cr18Ni9Ti |
|||
|
毛细管 |
H62、1Cr18Ni9Ti |
|||
|
接头 |
H62、1Cr18Ni9Ti |
|||
主要技术参数
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量 |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
|
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
||
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
||
|
额定行程L（mm） |
6 |
8 |
10 |
14 |
20 |
35 |
||||||||
|
允许最大压差（MPa） |
1.6 |
1.5 |
0.5 |
|||||||||||
|
温度调节范围（℃） |
0-70、50-120、100-170、150-220、200-270 |
|||||||||||||
|
调节精度（%） |
±5 |
|||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
|||||||||||||
|
使用环境温度（℃） |
-40～+80 |
|||||||||||||
|
安装接头 |
G1" |
|||||||||||||
|
毛细管长度（m） |
3、5、8 |
|||||||||||||
|
允许泄漏量 |
硬密封（L/h） |
单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级）； |
||||||||||||
|
软密封（ml/min） |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
||

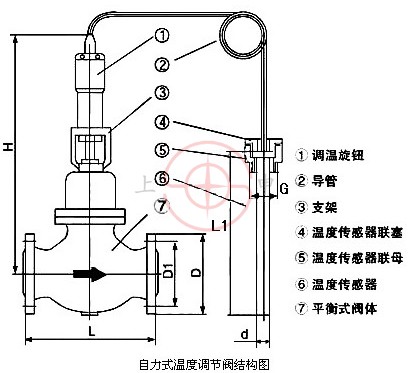

主要外形和连接尺寸（PN1.6MPa）
公称通径 DN（mm） |
L |
D |
L1 |
H |
G |
导管长 |
D |
D1 |
螺栓孔 |
|
32 |
180 |
25 |
430 |
380 |
1-1/4" |
3 |
135 |
100 |
4-18 |
|
40 |
200 |
25 |
430 |
410 |
1-1/4" |
3 |
145 |
110 |
4-18 |
|
50 |
230 |
25 |
430 |
450 |
1-1/4" |
3 |
160 |
125 |
4-18 |
|
65 |
290 |
25 |
430 |
490 |
1-1/4" |
3 |
180 |
145 |
4-18 |
|
80 |
310 |
25 |
430 |
530 |
1-1/4" |
3 |
195 |
160 |
8-18 |
|
100 |
350 |
25 |
430 |
560 |
1-1/4" |
3 |
215 |
180 |
8-18 |
|
125 |
395 |
25 |
550 |
600 |
1-1/4" |
4 |
245 |
210 |
8-18 |
|
150 |
470 |
25 |
550 |
640 |
1-1/4" |
4 |
280 |
240 |
8-23 |
|
200 |
600 |
25 |
550 |
690 |
1-1/4" |
4 |
335 |
295 |
12-23 |
|
注：如用户需要公称压力PN2.5MPa或公称通径为DN15、DN20、DN25的产品，请向我公司查询尺寸 |
|||||||||
管螺纹连接尺寸
PN1.6MPa DN25 (1") L=120mm
PN1.6MPa DN20 (3/4") L=100mm
