HCB平衡笼式调节阀

HCB平衡笼式调节阀

产品概述

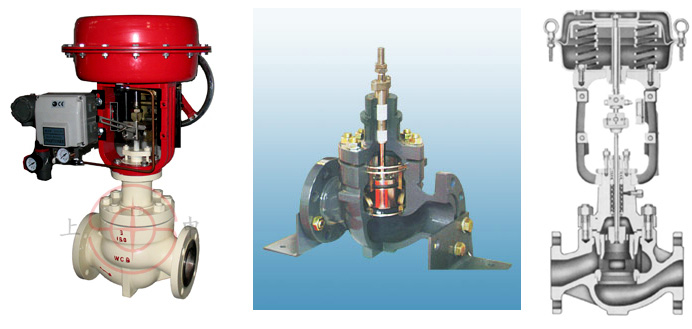

HCP、HCB平衡笼式单座、双座调节阀是一种控制各种高温、低温的高流体，压力平衡式调节阀，阀结构紧凑，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导流翼，其特点是压降损失小，流量大，可调范围广，流量特性精度高，调节阀动态稳定性能好，噪音低，闪蒸空化腐蚀小，适用于控制各种温度的高压差流体。配用LHA多弹簧气动薄膜执行机构，其结构紧凑、输出力大。产品符合GB/T4213-92或IEC534标准。

HCB平衡笼式调节阀

主要技术参数和性能指标

1、阀体

阀体型式

直通单座、双座铸造球形阀

公称通径DN（mm）

20、25、40、50、65、80、100、150、200mm

公称压力

ANSI 125、150、300、600、JIS 10、20、30、40K、PN1.6、4.0、6.4MPa

连接型式

法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型；焊接连接：嵌接焊SW

法兰标准

JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124、JB/T79-94等

材料

铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG0Cr18Ni12Mo2Ti）等

压盖型式

螺栓压紧式：填料

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料



上阀盖型式

常温型（P）

-17～+230℃

伸长Ⅰ型（E1）

-45～-17℃、+230～+566℃

伸长Ⅱ型（E2I）

-100～-45℃

伸长Ⅱ型（E2W）

-196～-100℃

注：

工作温度不准超过各种材料的允许范围。

阀内组件

阀芯型式

单座套筒式柱塞型压力平衡式阀芯

高容量流量特性

金属阀座

等百分比特性（%）和线性特性（L），参考流量特性曲线图

注：整体式和分离式套筒应根据公称通径、材料和工作温度而定。

软阀座

等百分比特性（%）和线性特性（L），参考流量特性曲线图

高精度流量特性

金属阀座

等百分比特性（%）和线性特性（L），参考流量特性曲线图

软阀座

等百分比特性（%）和线性特性（L），参考流量特性曲线图

材料

不锈钢（1Cr18Ni9T（304）i、1Cr18Ni12Mo2T（316）i、17-4PH、9Cr18、316L）
或不锈钢堆焊司太莱合金、钛和耐腐蚀合金

注：

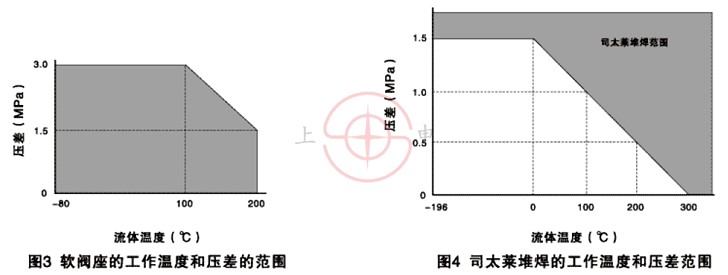

关于聚四氟乙烯阀座的工作温度和压差，参考流量特性曲线图

执行机构

型式

LHA多弹簧薄膜执行机构、LVA5单弹簧薄膜执行机构、LVA6单作用气缸动活塞执行机构、LVP双作用气缸活塞执行机构

膜片材料

乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围

20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）

供气压力

140～400kPa（LHA型）、140～280kPa（LVA5型）、400～500kPa（LVA6型）、300～500kPa（LVP型）

气源接口

Rc1/4"

环境温度

-30～+70℃

阀作用型式

用正作用或反作用执行机构实现阀的气-关式或气-开式

配用附件：电-气阀门定位器、空气过滤减压器、保位阀、行程开关、阀位变送器、电磁阀、手轮操作机构等 性能

泄漏量

金属阀座

小于阀额定容量的0.05%，符合ANSI B16.104-1976IV级

软阀座

小于阀额定容量的10-7，符合ANSI B16.104-1976VI级

回差

带定位器

小于全行程的1%，

不带定位器

小于全行程的3%（LHA1型小于全行程的5%）

基本误差

带定位器

小于全行程的±1%

注：采用标准的V型聚四氟乙烯填料

不带定位器

小于全行程的±5%

可调范围

50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

CV值和行程

I.高容量阀芯


公称通径（mm）

40

50

65

80

100

150

200

阀座直径（mm）

40

50

65

80

100

150

200

额定Cv值

等百分比特性

36

60

100

140

220

420

820

线性特性

40

75

110

150

240

435

850

额定行程（mm）

25

38

50

75

II.高精度流量特性阀芯


公称通径

40

50

65

80

100

150

200

阀座直径

25

32

40

32

40

50

40

50

65

50

65

80

65

80

100

100

125

150

125

150

200

额定Cv值

11

17

24

17

24

44

24

44

68

44

68

99

68

99

175

175

275

360

275

360

650

等百分比线性

金属座

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

△

软阀座

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

○

额定行程

25

38

50

75

注：符号○和△表示阀的规格范围，符号△表示流量特性符合IEC534-2标准

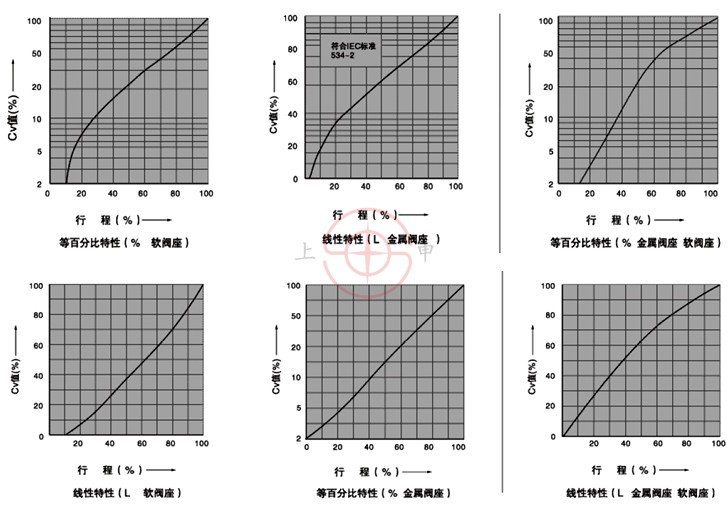

7、流量特性

注：1。17-4PH不锈钢（SCS24）不需要堆焊。
2．空化、闪蒸、禁油及常处于关闭状态下的调节阀，不管工作温度和压差多大，建议堆焊司太莱合金。


8、允许压差

Ⅰ、金属阀座
A.气—关式阀 100KPa

执行机构

供气压力

弹簧范围

定位器

允许压差

公称通径

40

50

65

80

100

150

200

LHA1D

1.4

0.2～1.0

有或无

5.1

4.0

-

-

-

-

-

1.6

0.2～1.0

有

25

19

-

-

-

-

-

4.0

0.8～2.4

有

40

40

-

-

-

-

-

76

59

LHA2D

1.4

0.2～1.0

有或无

9.9

7.7

6.6

5.4

4.2

-

-

1.6

0.2～1.0

有

40

38

32.9

27.4

20.8

-

-

49.2

4.0

0.8～2.4

有

40

40

40

40

40

-

-

100

100

98.7

82.3

62.8

LHA3D

1.4

0.2～1.0

有或无

17.5

13.7

11.7

9.7

7.4

5.2

-

1.6

0.2～1.0

有

40

40

40

40

37

26.1

-

87

67

58

48.7

4.0

0.8～2.4

有

40

40

40

40

40

40

-

100

100

100

100

100

78.6

LHA4D

1.4

0.2～1.0

有或无

-

-

20.2

16.7

12.8

9.0

7.4

1.6

0.2～1.0

有

-

-

40

40

40

40

37

100

83.9

63.6

45

4.0

0.8～2.4

有

-

-

40

40

40

40

40

100

100

100

100

100

B.气—开式阀 100KPa

执行机构

供气压力

弹簧范围

定位器

允许压差

公称通径

40

50

65

80

100

150

LHA1R

1.4

0.2～1.0

有或无

5.1

4.0

-

-

-

-

2.8

0.8～2.4

有

36

27

-

-

-

-

LHA2R

1.4

0.2～1.0

有或无

9.9

7.7

6.6

5.4

4.2

-

2.8

0.8～2.4

有

40

40

40

38.4

29.3

-

68.1

53.9

46

LHA3R

1.4

0.2～1.0

有或无

17.5

13.7

11.7

9.7

7.4

5.2

2.8

0.8～2.4

有

40

40

40

40

40

36.7

100

95.7

81.7

68

51.8

LHA4R

1.4

0.2～1.0

有或无

-

-

20.2

16.7

12.8

9.0

2.8

0.8～2.4

有

-

-

40

40

40

40

100

100

89.7

63

LVA5R

1.4

0.2～1.0

有或无

-

-

-

-

17.5

12.3

1.4

0.4～1.2

有或无

-

-

-

-

40

37

52

2.8

0.8～2.4

有

-

-

-

-

40

40

100

80

LVA6R

4.0

1.9～3.5

有

-

-

-

-

40

-

100

5.0

1.9～4.0

有

-

-

-

-

-

40

100

注：1。最大允许压差不超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2。同一格内的上方数字表示阀常开允许压差,下方数字表示阀全关时的允许压差。
3。黑线框内数字表示阀配用标准规格执行机构

II.软阀座

A.气—关式阀 100KPa

执行机构

供气压力

弹簧范围

定位器

允许压差

公称通径

40

50

65

80

100

150

200

LHA1D

1.4

0.2～1.0

有或无

3.6*

2.8*

-

-

-

-

-

1.6

0.2～1.0

有

17

13

-

-

-

-

-

4.0

0.8～2.4

有

30

30

-

-

-

-

-

LHA2D

1.4

0.2～1.0

有或无

6.9*

5.4*

4.6*

3.8*

2.9*

-

-

1.6

0.2～1.0

有

30

26.6

23.0

19.2

14.6

-

-

4.0

0.8～2.4

有

30

30

30

30

30

-

-

LHA3D

1.4

0.2～1.0

有或无

12.3*

9.6*

8.2*

6.8*

5.2*

3.6*

-

1.6

0.2～1.0

有

30

30

30

30

25.9

18.3

-

4.0

0.8～2.4

有

30

30

30

30

30

30

-

LHA4D

1.4

0.2～1.0

有或无

-

-

14.1*

11.7*

9.0*

6.3*

5.2*

1.6

0.2～1.0

有

-

-

30

30

30

30

25.9

4.0

0.8～2.4

有

-

-

30

30

30

30

30

B.气—开式阀 100KPa

执行机构

供气压力

弹簧范围

定位器

允许压差

公称通径

40

50

65

80

100

150

200

LHA1R

1.4

0.2～1.0

有或无

3.6*

2.8*

-

-

-

-

-

2.8

0.8～2.4

有

25

19

-

-

-

-

-

LHA2R

1.4

0.2～1.0

有或无

6.9*

5.4*

4.6*

3.8*

2.9*

-

-

2.8

0.8～2.4

有

30

30

30

26.9

20.5

-

-

LHA3R

1.4

0.2～1.0

有或无

12.3*

9.6*

8.2*

6.8*

5.2*

3.6*

-

2.8

0.8～2.4

有

30

30

30

30

30

30

-

LHA4R

1.4

0.2～1.0

有或无

-

-

14.1*

11.7*

9.0*

6.3*

5.2*

2.8

0.8～2.4

有

-

-

30

30

30

30

30

注:1、最大允许压差不准超过ANSI B16.34或JIS B2201标准规定的最大工作压力。
2、带有*阀的泄漏量≤10-4，符合标准ANSI B16.04Ⅳ级，无*阀的泄漏量≤10-7，符合标准ANSI B16.04-1976Ⅵ级。
3、黑线框内数字表示阀配用标准规格执行机构。

HCB平衡笼式调节阀

法兰距（mm）


公称通径

A

ANSI 125FF、PN1.6
ANSI 150 RF
JIS 10K FF，RF

JIS 16K RF

ANSI 300RF
JIS20K RF
JIS30K RF PN4.0

 ANSI 600 RF
JIS 40K RF
PN6.4

JIS 16K
沟槽型
嵌入型

JIS 20K
沟槽型
嵌入型

JIS 30K
沟槽型
嵌入型

JIS 40K
沟槽型
嵌入型

40

222

231

235

251

235

236

248

251

50

254

263

267

286

265

267

276

286

65

276

288

292

311

290

292

303

311

80

298

313

317

337

310

317

326

337

100

352

364

368

394

360

368

379

394

150

451

465

473

508

475

473

486

508

200

543

560

568

610

570

568

580

610



公称通径

A

ANSI 150
RJ

ANSI 300
RJ

ANSI 600
RJ

ANSI 300
LG

ANSI 600
LG

ANSI 150
SW、BW

ANSI 150、600
SW、BW

40

235

248

251

244

248

251

251

50

267

283

289

276

283

286

286

65

289

308

314

302

308

311

311

80

311

333

340

327

333

337

337

100

365

384

397

378

391

394

394

150

464

489

511

483

505

473

508

200

556

584

613

578

606

568

610

注：法兰距符合IEC534-3标准。

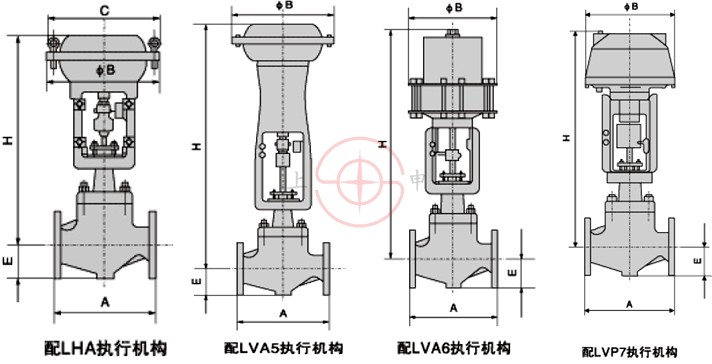

外形尺寸（mm）


公称通径

执行机构

H

C

φB

E

常温型（P）

伸长Ⅰ型（E1）

伸长Ⅱ型（E2I）

伸长Ⅱ型（E2W）

40

LHA1D、R

425

590

705

945

230

218

70

LHA2D、R

500

665

780

1020

281

267

LHA3D、R

590

760

875

1140

363

350

50

LHA1D、R

425

595

710

950

230

218

80

LHA2D、R

500

670

785

1025

281

267

LHA3D、R

595

765

875

1140

363

350

65

LHA2D、R

575

745/755

880

1130

281

267

88

LHA3D、R

630

800/810

930

1180

363

350

LHA4D、R

865

1035/1045

1165

1495

520

470

80

LHA2D、R

580

755/765

900

1135

281

267

98

LHA3D、R

635

810/820

955

1190

363

350

LHA4D、R

870

1045/1055

1190

1505

520

470

100

LHA2D、R

610

810/870

915

1150

281

267

113

LHA3D、R

660

860/870

1020

1205

363

350

LHA4D、R

890

1100/1110

1255

1520

520

470

LVA5R

1420

1635

1820

2050

-

620

LVA6R

1160

1375

1560

1790

-

445

150

LHA3D、R

785

1020/1045

1250

1385

363

350

170

LHA4D、R

955

1190/1215

1425

1570

520

470

LVA5R

1480

1740

1980

2110

-

620

LVA6R

1220

1480

1720

1850

-

445

200

LHA4D、R

1090

1350

1580

1710

520

470

220

LVA5R

1585

1850

2145

2275

-

620

注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸
2、伸长型H栏尺寸，左边数字为JIS 10K和ANSI 125、150的阀，右边数字为JIS 16K和ANSI 300以上的阀。
