产品概述
三通球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；L型孔道可起流体换向作用，T型孔道可起配比作用，适用于对液休、气体、蒸汽等介质的配比调节或换向控制。

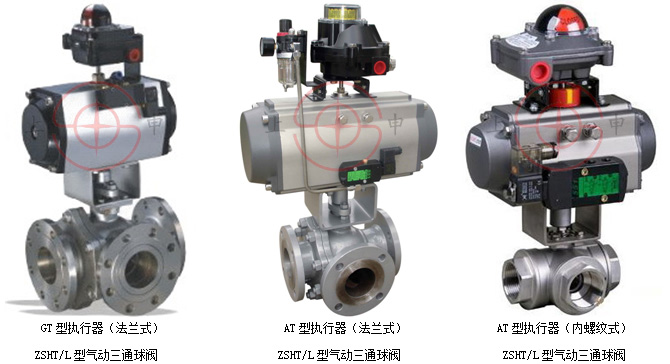

气动三通球阀由GT型、DA型、AW型气动活塞式双作用或单作用（弹簧复位式）执行机构组成，有比例调节型（采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，改变球芯的旋转角度，可实现比例调节动作）。二位切换型（采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速切换控制）。
结构特点
1．三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。
球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2．两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3．四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路介质的合流或分流。
4．T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

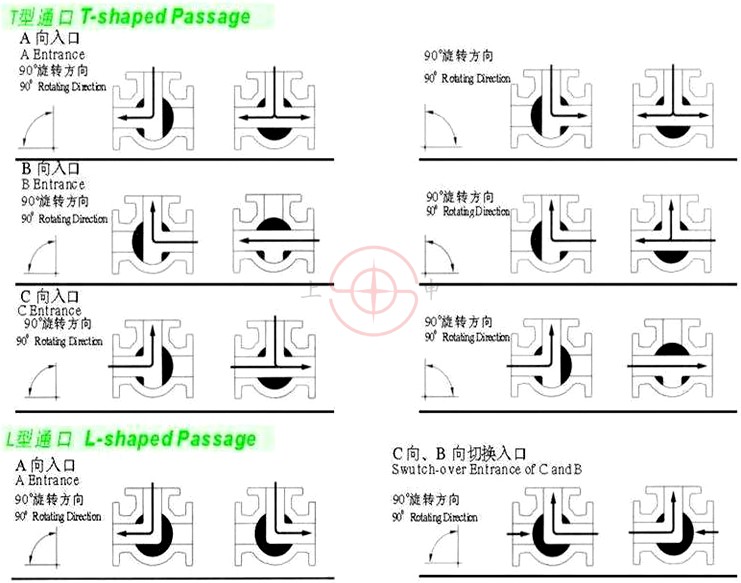

5．三通球阀的主要产品系列：如流向图所示选择工况； L型图、T型图
主要零件材料及适用温度、介质
材料代号 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球体 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
阀座密封 |
增强聚四氟乙烯 、对位聚苯 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
适用工况 |
适用介质 |
蒸汽、水、油品 |
硝酸碱类腐蚀性介质 |
醋酸类腐蚀性介质 |
|
适用温度 |
聚四氟乙烯≤180℃，对位聚苯≤300℃ |
|||
应用规范
设计制造标准 |
法兰尺寸标准 |
结构长度标准 |
检验试验标准 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
性能规范
试验压力 （Mpa） |
公称压力（Mpa） |
压力级（class） |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |

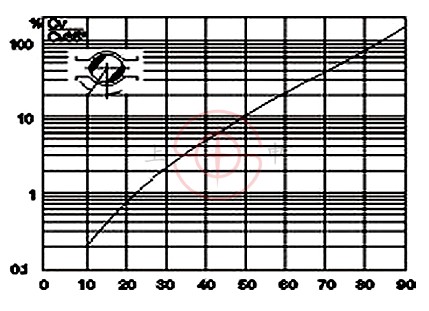

流量特性图
主要技术参数和性能指标
公称通径DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系系数KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
|
|
公称压力PN（MPa） |
1.6、2.5、4.0、6.4 |
||||||||||||
|
球芯转角 |
0~90º |
||||||||||||
|
球芯型式 |
L型或T型 |
||||||||||||
|
流量特性 |
快开式或比例调节式 |
||||||||||||
|
连接形式 |
法兰式、管螺纹式（G"） |
||||||||||||
|
气动执行机构 |
型号 |
DA、GT系列；AW系列 |
|||||||||||
|
气源压力 |
0.3～0.7MPa（净化压缩空气） |
||||||||||||
|
配用附件 |
电-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构 |
||||||||||||
|
调节型 |
输入信号 |
电信号：4～10mA；气信号：0.14～0.55MPa |
|||||||||||
|
二位切换型 |
回信电压 |
AC220V/DC24V/DC110V |
|||||||||||

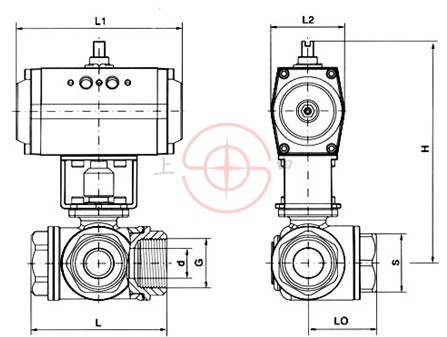

内管螺纹连接
公称通径（DN） |
外形尺寸(mm) |
|||||||
|
PN1.0-4.0MPa |
||||||||
|
G |
d |
L |
L0 |
H |
L1 |
L2 |
S |
|
|
15 |
1/2 |
12.7 |
68 |
34 |
178 |
140 |
62 |
26 |
|
20 |
3/4 |
16.0 |
78 |
39 |
182 |
140 |
62 |
32 |
|
25 |
1 |
20.0 |
86 |
43 |
217 |
186 |
70 |
38 |
|
32 |
1-1/4 |
25.0 |
111 |
55.5 |
222 |
186 |
70 |
49 |
|
40 |
1-1/2 |
32.0 |
126 |
63 |
245 |
186 |
70 |
56 |
|
50 |
2 |
38.1 |
143 |
71.5 |
290 |
254 |
95 |
78 |
法兰式连接
| 通径 主要 尺寸 |
PN1.0-4.0MPa |
|||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
150 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
550 |
|
L1 |
75 |
90 |
90 |
1OO |
1 O |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
|
n-d |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-23 |
